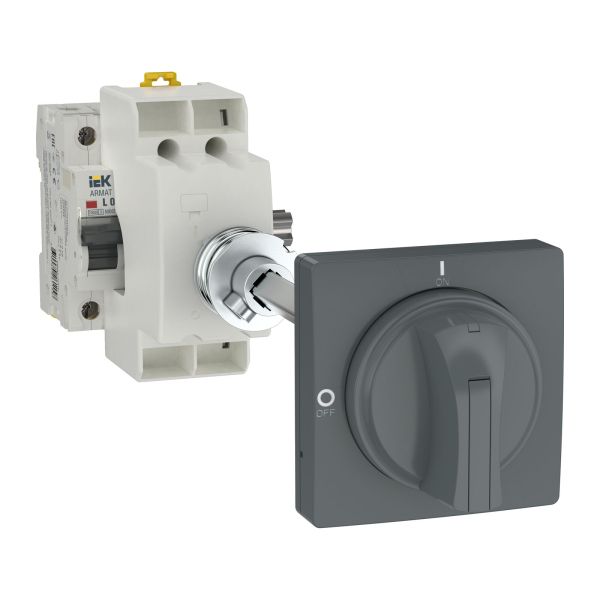

ARMAT Ручка выносная для МО

Ручка выносная для модульного оборудования предназначена для дистанционного оперирования модульным оборудованием серии ARMAT.

Ручка позволяет с передней или боковой панели распределительного щита управлять аппаратом, который установлен внутри щита.

Преимущества:

• Корпус выносной ручки изготовлен из первичного пластика, не поддерживающего горение.
• Степень защиты от попадания пыли и влаги: IP55 – для поворотной рукоятки, IP20 – для передаточного механизма.
• Степень защиты корпуса от внешних механических повреждений и воздействий: IK08.
• Быстрый монтаж передаточного механизма на защелках, не требующий специального оборудования - экономит время при монтаже.
• Функция «UNLOCK» обеспечивает функцию аварийного отсоединения рукоятки взвода от металлического штока.
• Функция «LOCK-UNLOCK» обеспечивает функцию свободного отсоединения рукоятки взвода от штока, не зависимо от положения рукоятки взвода.
• Функция «Блокировка» обеспечивает возможность блокировки рукоятки взвода навесным замком с целью предотвращения несанкционированной коммутации аппарата.
• Функция «TEST» необходима для обеспечения функциональной работы выключателя дифференциального тока R10N.

Конструктивные особенности:

• Наличие функции "UNLOCK". Функция «UNLOCK» обеспечивает функцию аварийного отсоединения рукоятки взвода от металлического штока. Данная функция применяется в случае аварийной ситуации при заблокированной рукоятке взвода модульного устройства (в случае, когда контактная группа модульного устройства заблокирована). Функция аварийного отсоединения осуществляется с помощью кнопкой «UNLOCK», расположенной на боковой поверхности поворотной рукоятки. Функция «UNLOCK», работает следующим образом: при нажатии тонким продолговатым предметом (например скрепка), на кнопку UNLOCK», поворотная рукоятка должна беспрепятственно отсоединиться от металлического штока, при этом обеспечивается открытие дверцы шкафа.
• Степень защиты от пыли и влаги для поворотной рукоятки - IP55. Это обеспечивается за счет применения в конструкции рукоятки сальника.
• Быстрый монтаж на защелках снижает время при монтаже.
• Наличие функции "LOCK-UNLOCK". Функция «LOCK-UNLOCK» обеспечивает функцию свободного отсоединения рукоятки взвода от штока, не зависимо от положения рукоятки взвода. Данная функция применяется в случае, когда необходимо обеспечить свободное отсоединение рукоятки взвода от штока при любом положении рукоятки взвода (включенное или отключенное положение). Функция свободного отсоединения осуществляется с помощью настроечного винта, расположенного на тыльной стороне рукоятки взвода. Функция «LOCK-UNLOCK» работает следующим образом, при закручивании настроечного винта, по часовой стрелке, защитная шторка рукоятки взвода, будет оставаться в открытом положении независимо от положения рукоятки взвода (включенное или отключенное положение).
• Наличие функции «TEST». Функция «TEST» обеспечивается с помощью специальной кнопки на корпусе модуля взвода. Функция «TEST» необходима для обеспечения функциональной работы выключателя дифференциального тока R10N. Кнопка «TEST» на модуле взвода дублирует кнопку «TEST» на R10N, которая в свою очередь предназначена для искусственного создания неисправной ситуации в электрической цепи. Таким образом, кнопка «TEST» эмулирует возможную аварийную ситуацию, помогая проверить защитные функции устройства и гарантировать его надежность в случае реального происшествия. Для активации кнопки «TEST» необходимо демонтировать защитную крышку с модуля взвода.
• Наличие функции «Блокировка». Функция «Блокировка» обеспечивает возможность блокировки оперирования рукоятки взвода с целью предотвращения несанкционированный коммутации. Функция работает следующим образом, при вытягивании специализированного, флажка на рукоятке, будет обеспечена возможность блокировки рукоятки взвода с помощью навесного замка.

Страна производства: Китай.
