Кабель-каналы и аксессуары

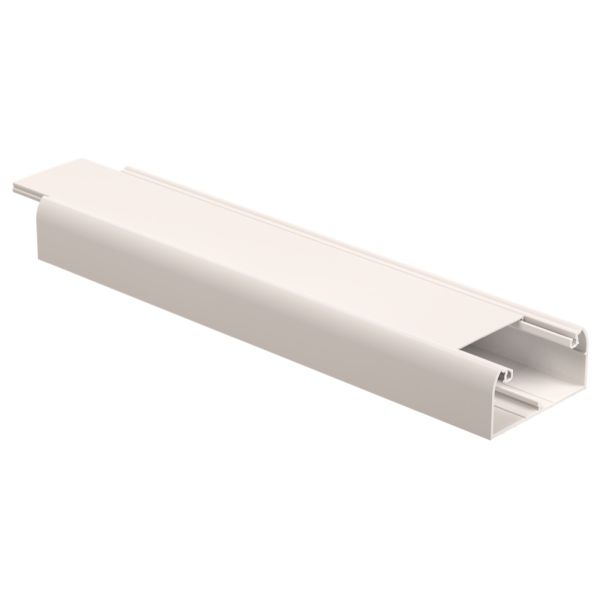

Парапетные кабель-каналы IEK PRIMER 80×40, 100×40, 100×60 и 150×60 мм из белого ПВХ и всё для трассы: перегородки, углы, заглушки, соединители на стык, фиксатор кабеля, рамки и суппорты для розеток 45×45. Подробнее ↓

Список Вид: Сетка
Сортировка:
На странице:

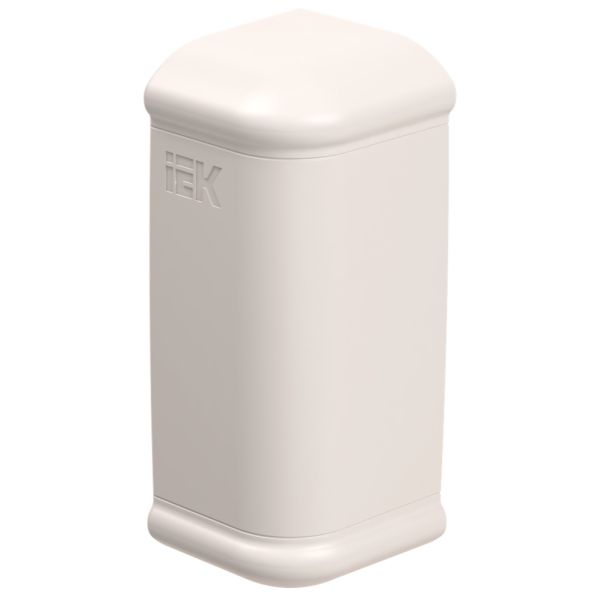

PRIMER Заглушка 150х60, IEK CKK-40D-Z-150-060-K01

PRIMER Заглушка 150х60, IEK CKK-40D-Z-150-060-K01

1 680 руб.

Артикул:CKK-40D-Z-150-060-K01

0

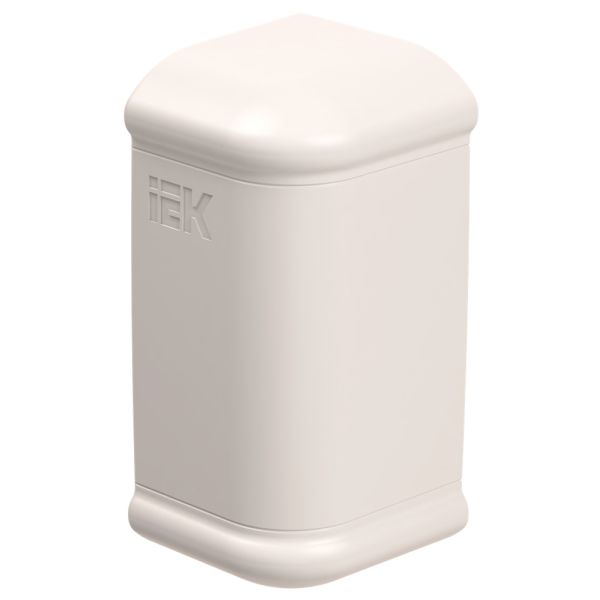

PRIMER Заглушка 80х40, IEK CKK-40D-Z-080-040-K01

PRIMER Заглушка 80х40, IEK CKK-40D-Z-080-040-K01

1 721 руб.

Артикул:CKK-40D-Z-080-040-K01

0

IEKКабель-каналы PRIMER и аксессуары

2 мдлина отрезка канала
до 3перегородок в одном канале
80°–100°регулировка изменяемых углов
250 ммшаг монтажных отверстий

Какой канал под какую рамку

КаналНиша под рамкуРамки и суппортыОсобенности

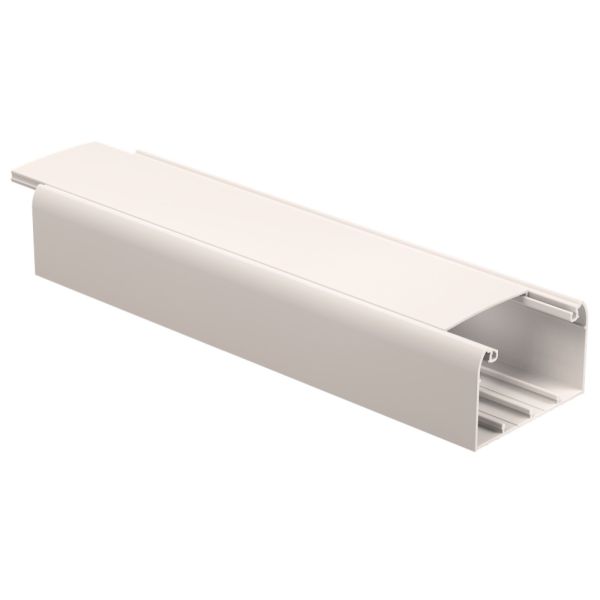

80×4060 ммна 4 и 6 модулей (60 мм), универсальная на 2 модулясамый компактный, продаётся с крышкой

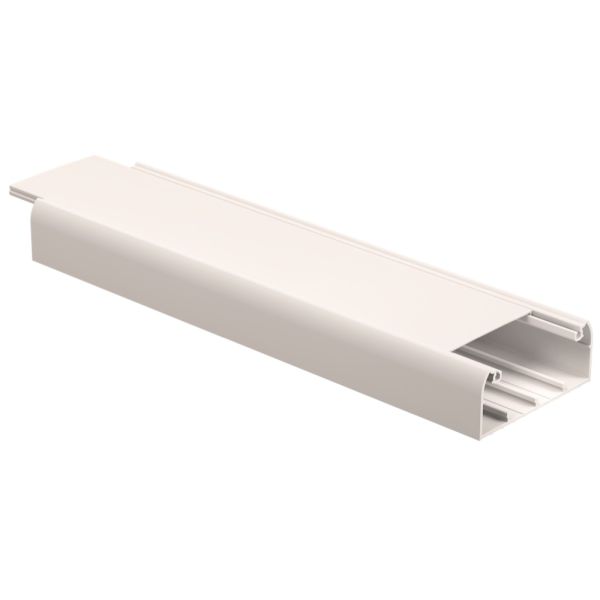

100×4075 ммна 4 и 6 модулей (75 мм), универсальная на 2 модулясуппорт для обычных механизмов с винтами через 60 мм
100×6075 ммна 4 и 6 модулей (75 мм), универсальная на 2 модулято же, глубже для большего числа кабелей
150×6060 ммна 4 и 6 модулей (60 мм), универсальная на 2 модуля; нужна несущая перегородкаоснование без крышки, крышки покупаются отдельно

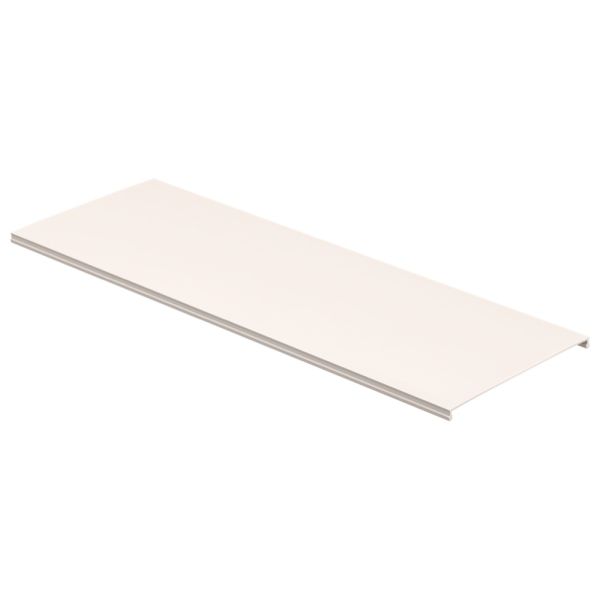

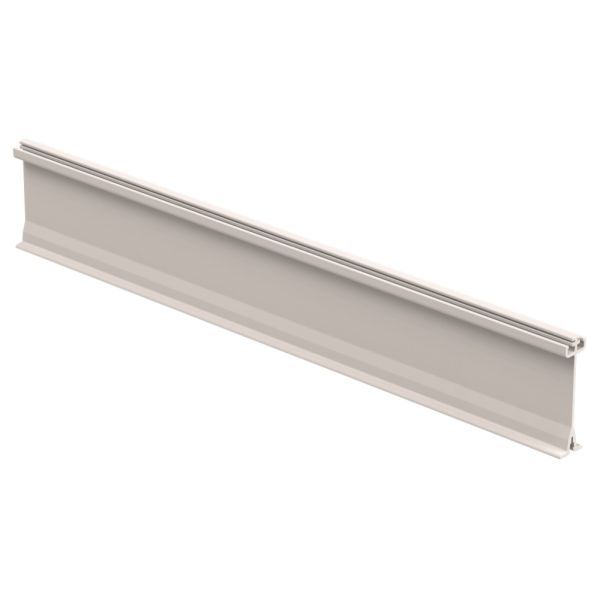

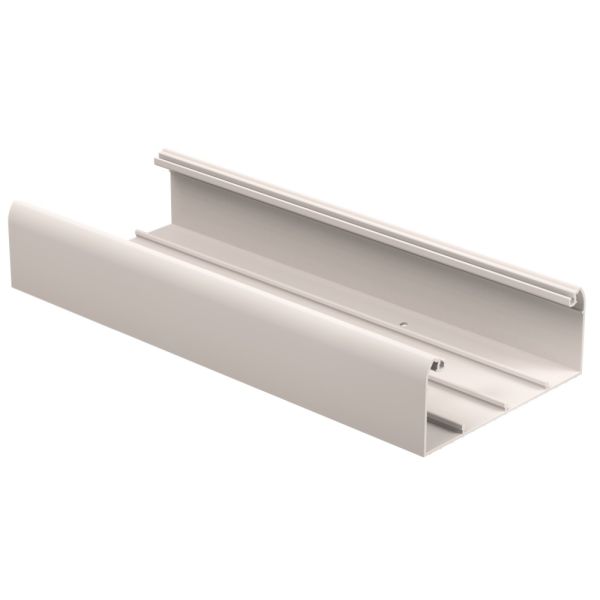

Канал 150×60 собирают двумя способами. С одной крышкой 125 мм получается магистральный канал без розеток. Чтобы поставить розетки, в основание ставят несущую перегородку высотой 60 мм и закрывают канал двумя крышками 60 мм: рамки с розетками встают между ними.

Аксессуары

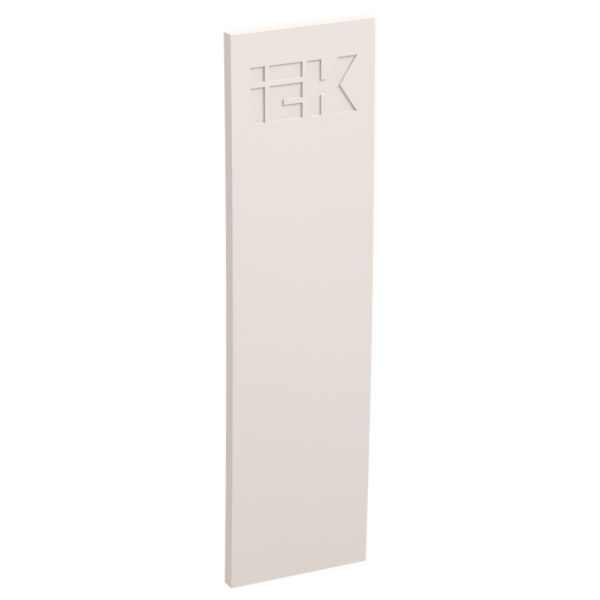

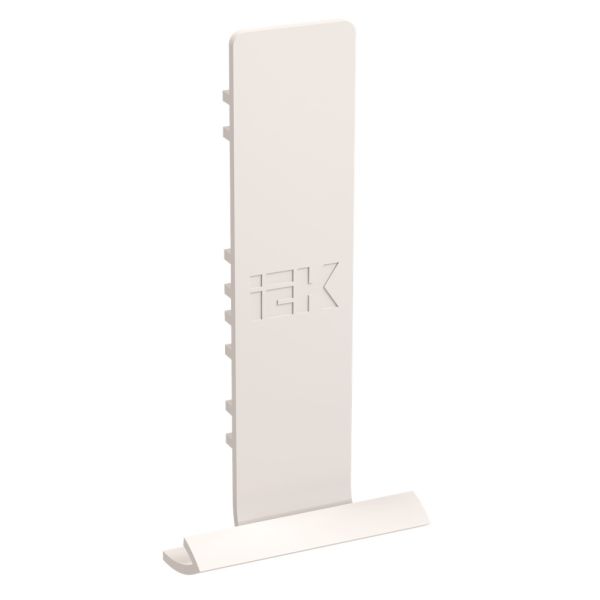

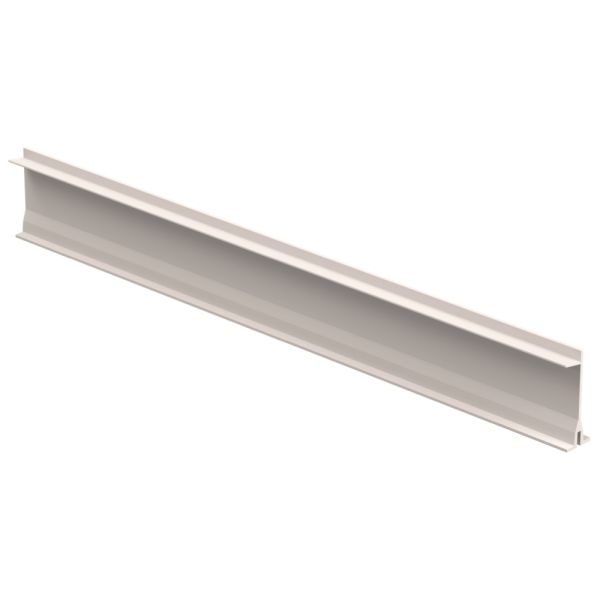

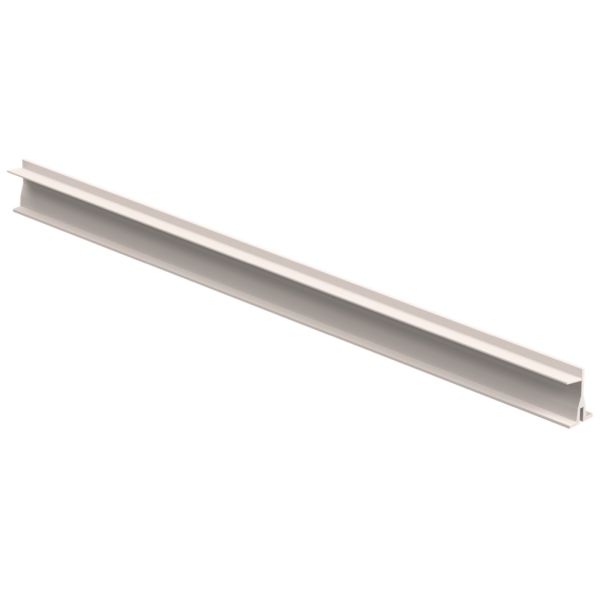

  • Перегородки высотой 40 и 60 мм: до трёх в канале, разделяют силовые и слаботочные кабели.

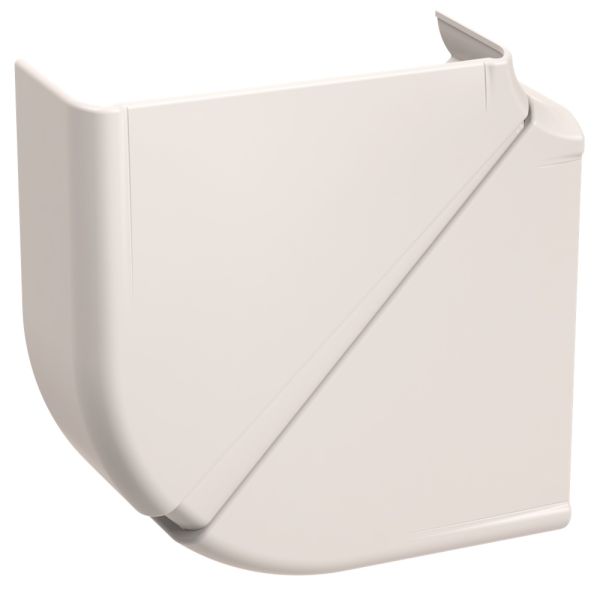

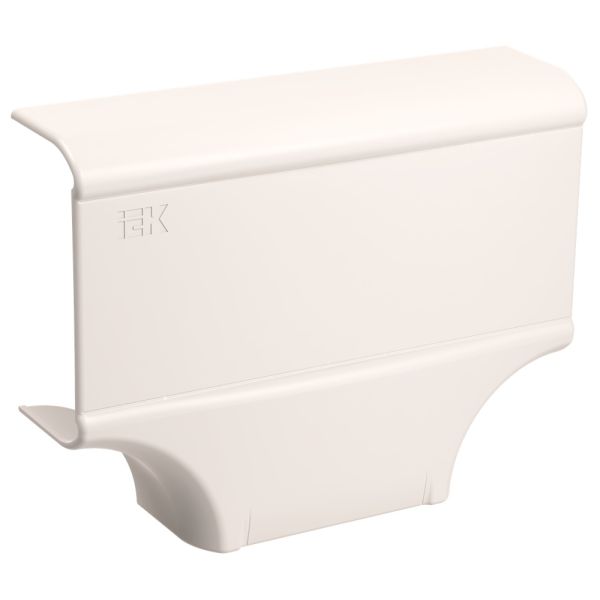

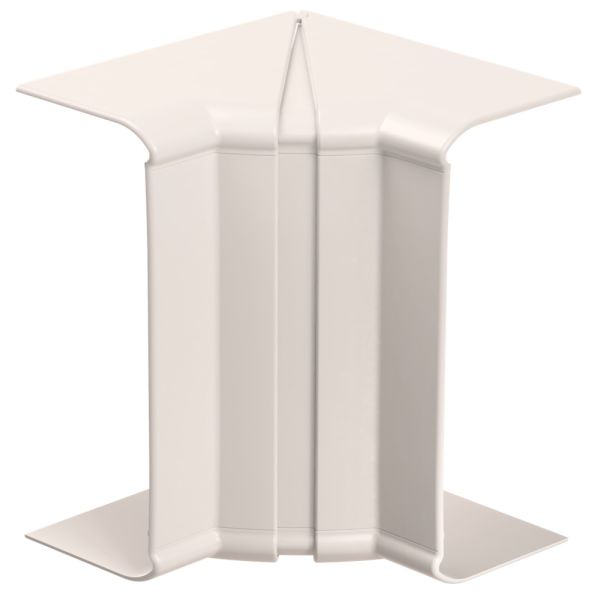

  • Углы внутренний и внешний изменяемые (80°–100°), плоский изменяемый и Т-образный.

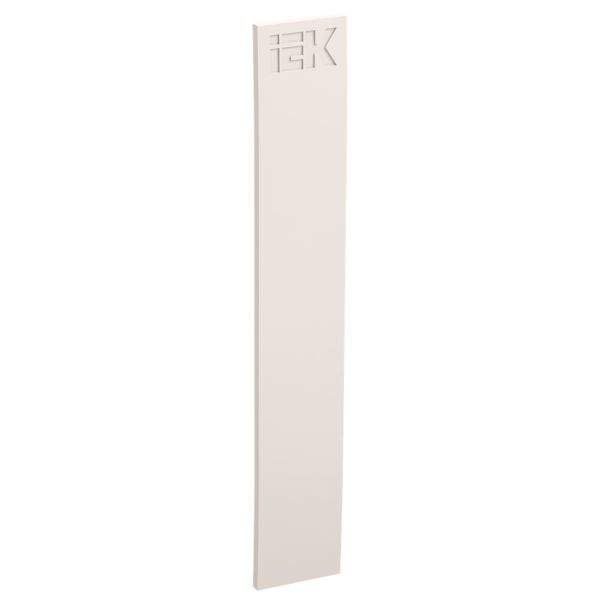

  • Заглушки закрывают торец канала.

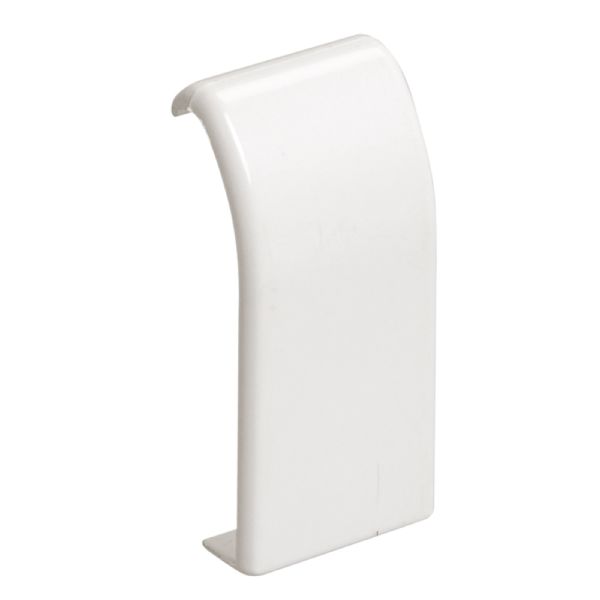

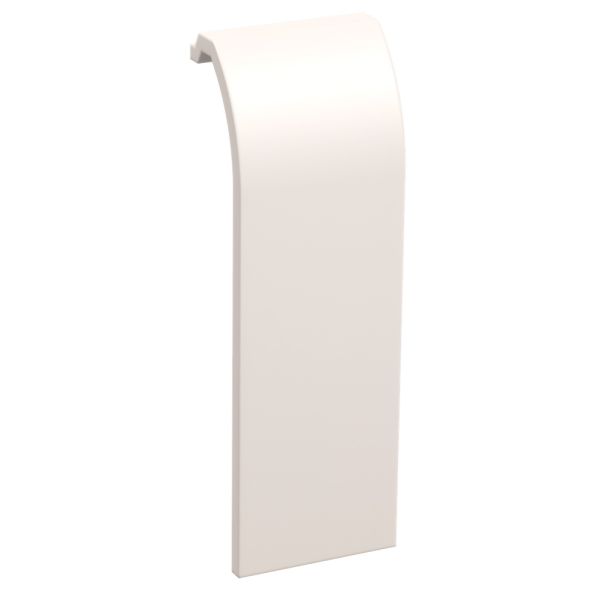

  • Соединители на стык: боковые для основания и лицевые для крышки.

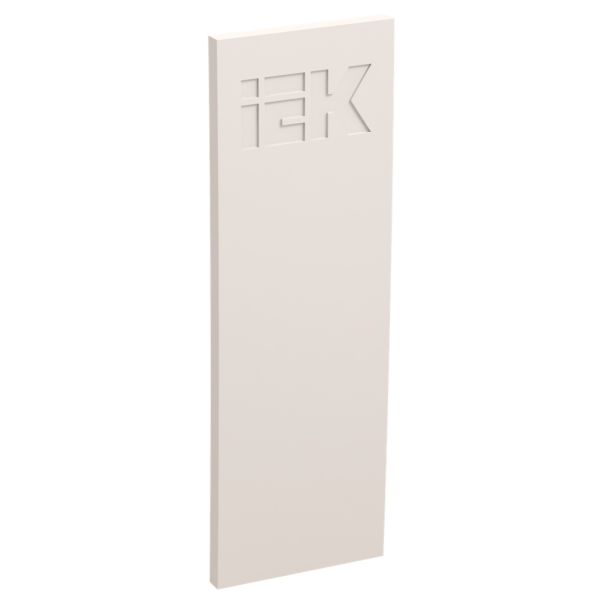

  • Фиксатор кабеля держит кабели, пока крышка открыта (каналы 80×40, 100×40 и 100×60).

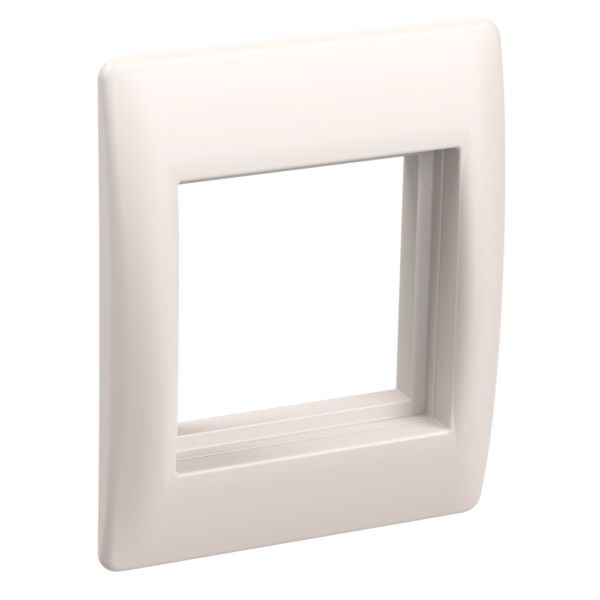

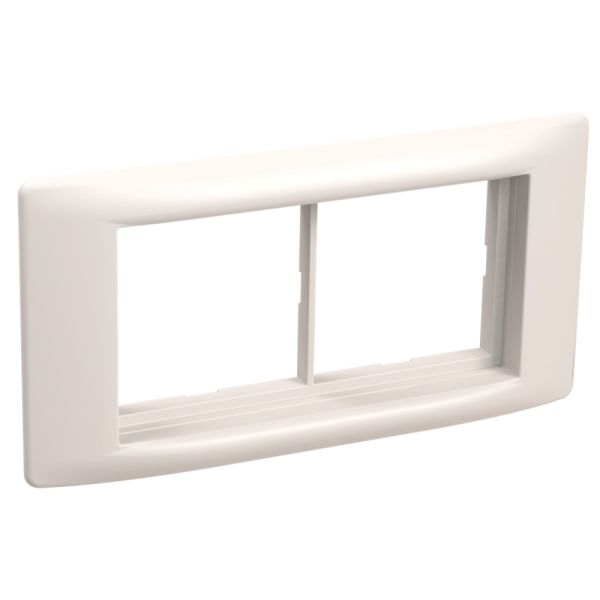

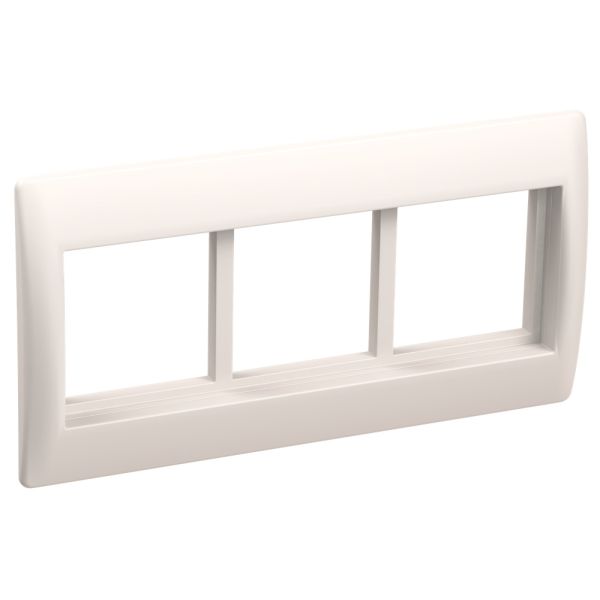

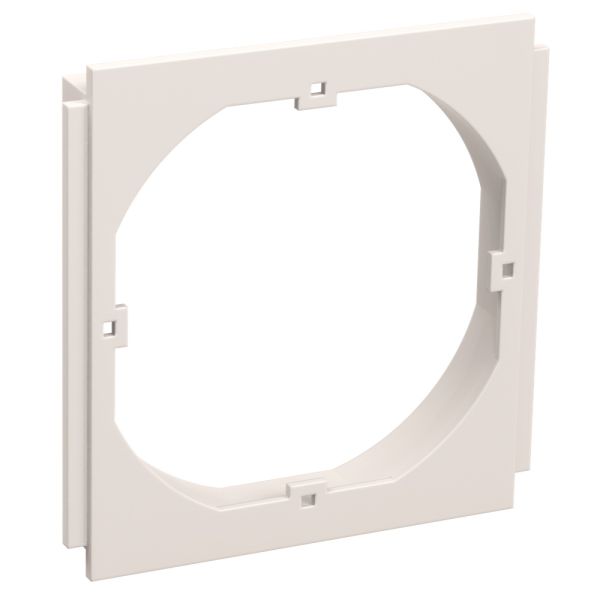

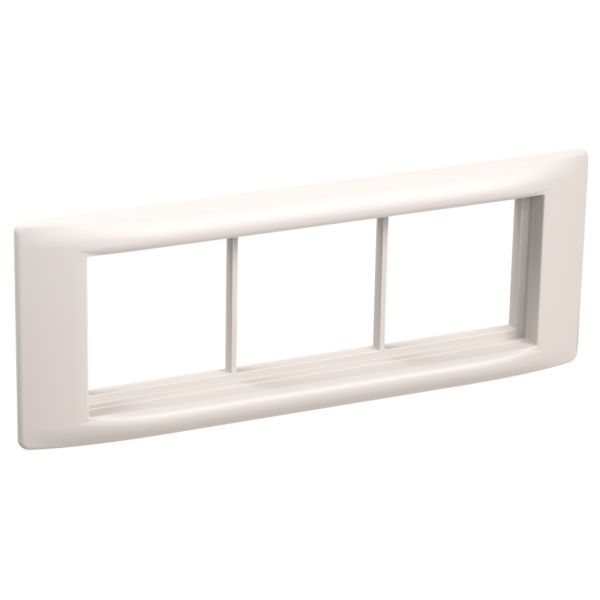

  • Рамки и суппорты для розеток 45×45, в том числе для коробок КМКУ.

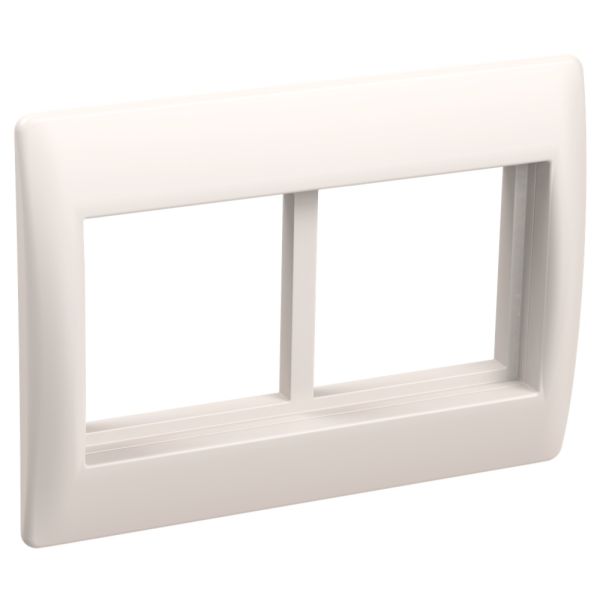

Рамка и суппорт
Рамка и суппортна 4 модуля для каналов 100×40 и 100×60

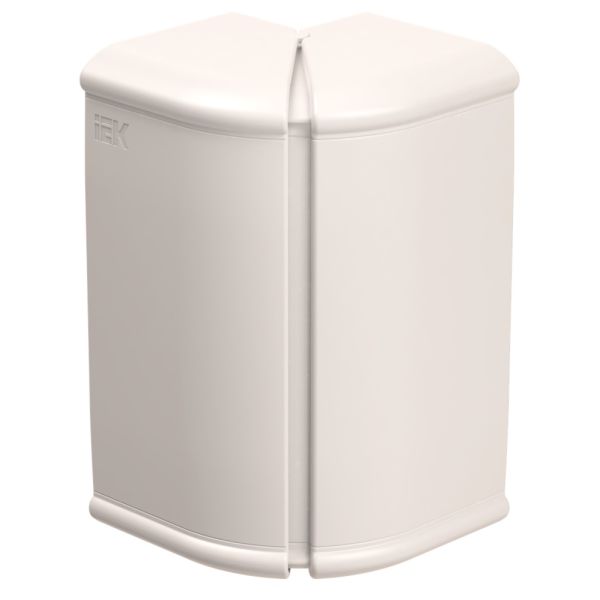

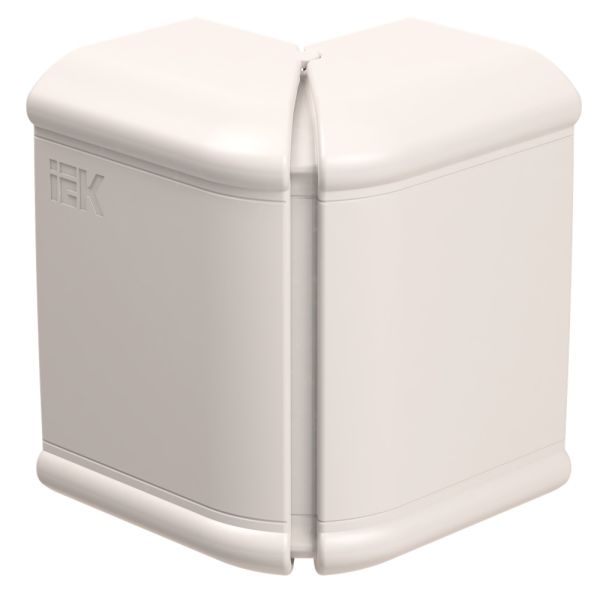

Угол внешний
Угол внешнийизменяемый, закрывает поворот трассы
Розетка 45×45
Розетка 45×45встаёт в рамку канала, все розетки PRIMER

Как посчитать

Каналы выпускаются отрезками по 2 м. Длину трассы меряют по стене и добавляют запас на подрезку. Углы считают по числу поворотов, соединители по числу стыков между отрезками, рамки по числу рабочих мест. Отрезки идут с защитной плёнкой: её снимают после монтажа, и канал остаётся чистым.
